設備主要用途/Main Application:
設備主要用于內層前處理、內層蝕刻、涂布后收板等
設備規格 Specification: ??? ? ? ? ? ? ? ? ?

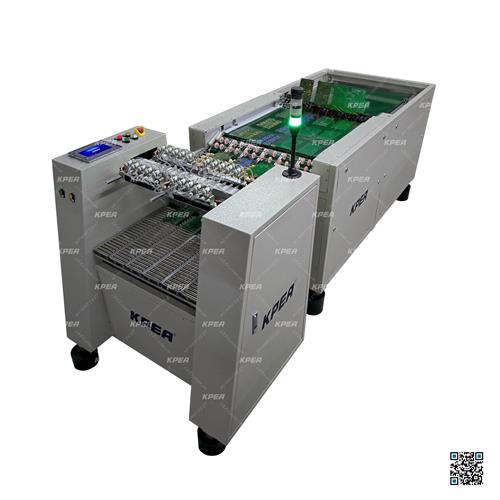

KPL-821小板件放板機 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? KPU-920小板件收板機
長度 Length: 1115mm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?長度 Length: 2431mm
寬度 Width: 1170mm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 寬度 Width: 1070mm
高度 Height: 1195mm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?高度 Height: 983mm
工作高度 Working Height: 950±50mm ? ? ? ? ? ? ? ?工作高度 Working Height:900±50mm
適用板件規格:KPL-821小板件放板機 ? ? ? ? ? ? ? ? ? ? ?KPU-920小板件收板機
最大板件尺寸 Max. Panel Size: 460*610mm ? ? ? ? 最大板件尺寸 Max. Panel Size: 350*350mm
最小板件尺寸 Min. PanelSize: 75*75mm ? ? ? ? ? ? ? 最小板件尺寸 Min. PanelSize: 100*100mm
板件厚度 Panel Thickness: 0.5-2.5mm ? ? ? ? ? ? ? ? ?板件厚度 Panel Thickness:0.2-3.2mm ? ? ? ? ? ?
產速 Capacity: 15Pcs/min ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 產速Capacity: 可配合放板機速度
電源 Power Supply: 3Ph 380V 50Hz ?0.5Kw ? ? ? ? 電源Power Supply: 3Ph 380V 50Hz ?
氣源 Air Supply: 0.6 Mpa ?100N/min
設備特點 Description:
設備可自動收取板件，可區分OK NG板，維修容易
設備輸送帶可根據板件大小暫存多排板件，可節省人工
設備收板有帶翻板功能，可以有效地防止板件插花
吸盤位于板件前后端，吸板邊直接放板
采用磁鐵吸盤，位置可調整，可確保投板成功率
人員自動放板至放板機升降平臺，升降平臺配有滾筒方便上板
